基本信息

項目名稱：成都河畔新世界項目電腦管理的設計與應用

項目地點：重慶 涪陵

實施時間：2011年3月

項目簡介

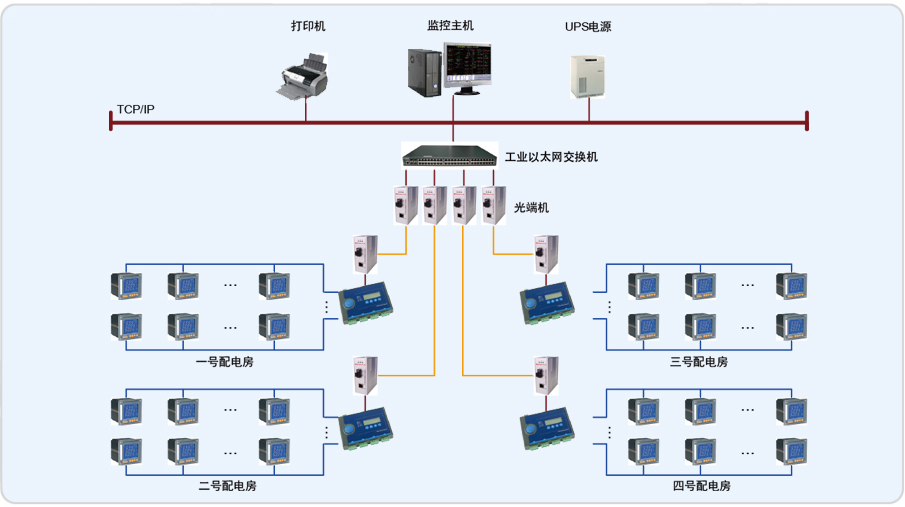

河畔新世界項目特邀香港知名國際設計師聯手打造，充分利用成都錦江沿線連綿起伏的坡地風貌，于3000米超長河岸線上打造寬約25米的河堤景觀。安科瑞電氣股份有限公司于2011年3月承接了成都河畔新世界項目電腦管理項 目。整個系統采用Acrel-3000型電能管理系統，對河畔新世界地下室的4個低壓配電房進行數據采集，值班室位于地下一層監控室內，4個低壓配電房均通過光纖將數據進行上傳，保障了現場數據傳輸?shù)膶崟r性和穩定性。

Acrel-3000電能管理系統，具有用戶權限管理、一次主接線圖實時監測與顯示各回路的電參量、接入裝置的一次設備的分合閘狀態、電流實時曲線、回路超負荷報警、電度報表查詢及打印功能。

根據客戶要求，上海安科瑞電氣股份有限公司需完成一套電能管理系統：主要對現場357臺智能儀表進行電參量采集，完成對數據采集、曲線分析、報表打印等功能，并設置多權限操作，方便現場管理員的操作。

系統實現的功能

1.用戶權限管理：針對不同級別的用戶，設置不同的權限，方便不同權限的管理人員對系統的不同操作，實現配電系統的安全，可靠運行。通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改；

2.系統遙信狀態報警：系統發生運行故障時，會及時發出聲光報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間和回路名稱，以便用戶查詢，追憶故障原因；

3.趨勢曲線分析：Acrel-3000電能管理系統提供了實時曲線和歷史趨勢兩種曲線的分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況；

4.報表統計：河畔新世界系統中分電能報表為時報表、日報表、月報表三種報表。左圖為時報表，選擇要查詢的日期，可顯示每個時段的用電量，顯示每個時段用電量的報表對比柱狀圖，方便管理員查看分析。
