基本信息

項目名稱：新疆克拉瑪依硒作業項目能耗監控系統

項目地點：新疆

實施時間：2014年11月

項目簡介

新疆克拉瑪依硒作業區目前有比較完善的能源計量器具信息庫。實現了能源計量器具分級分項分類統計分析及動態管理。通過實施測量管理體系、標準宣貫培訓和現場監督等活動，強化了能源計量管理，提高了能源計量基礎保障作用和管理水平。

但是，各個集輸站庫的用電計量只有總電量計量，站庫內的注水系統、集輸系統等沒有分線計量，且單臺能耗設備也無電量計量，不利于提高作業區現場設備管理水平，也不利于細致作業區能耗分析工作。

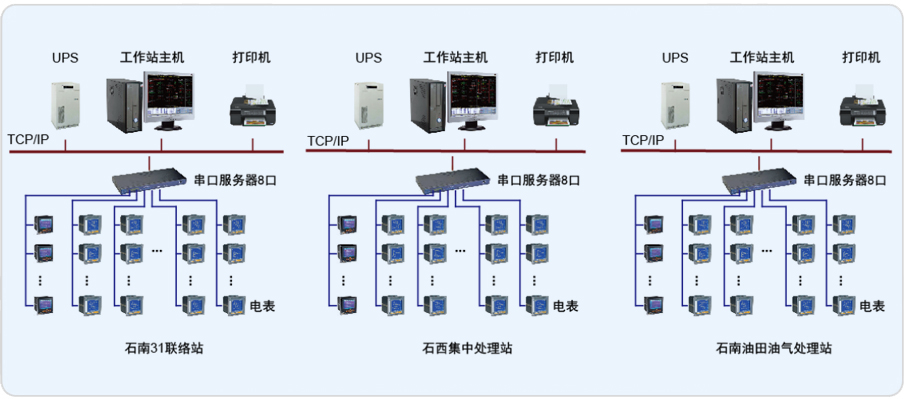

本系統針對以上需要解決的問題，對石南31聯絡站、石西集中處理站和石南油田油氣處理站三個站進行能耗管理系統改造，其中石南31聯絡站配置儀表78塊,石西集中處理站配置儀表35塊,石南油田油氣處理站配置儀表59塊，進線回路采用ACR320ELH多功能顯示儀表，出線回路采用PZ72-E4/KC，每個站為單獨一套系統。系統采用分層分布式結構，監測數據采集完成后上傳傳至各自站內監控值班監控室。

系統實現的功能

1.界面開發設計美觀大方，設備拓?fù)潢P(guān)系可自動生成并根據設備帶電狀態動態著色；

2.具備遠程抄表功能，可查詢到任意時刻任一回路的詳細電參量；

3.具有用電量和用水量的報表查詢功能，支持日報、月報和年報的查詢及打??；

4.趨勢曲線分析功能，能夠直觀的顯示各回路的工作狀態與時間，便于找出非正常用電回路并且及時進行整改，為建立能耗多級計量體系提供用能分析依據。
