基本信息

項目名稱：山東電力管道工程公司電力監控系統的設計與應用

項目地點：山東 濟南

實施時間：2010年8月

項目簡介

山東電力管道工程公司是山東電力集團公司的全資子公司，國有大型企業，安科瑞電氣股份有限公司于2010年8月承接了山東電力管道工程公司電力監控系統項目。

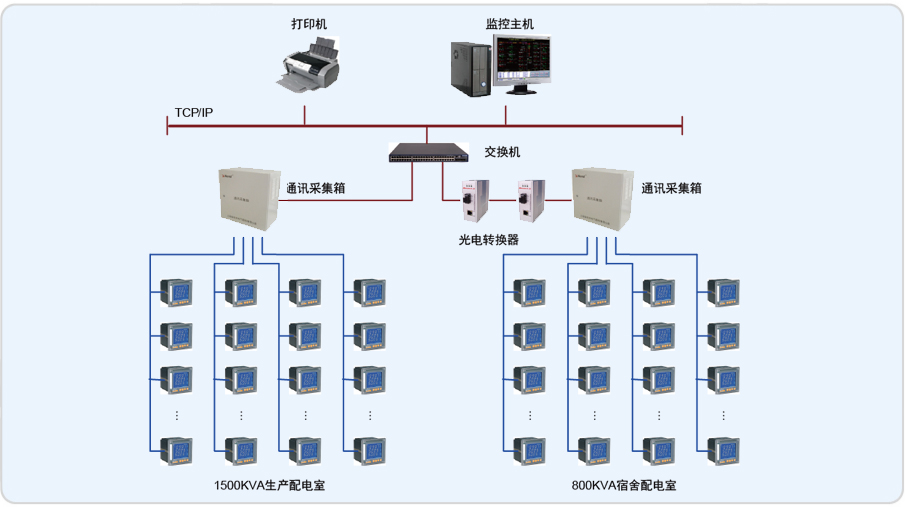

山東電力管道工程公司有兩個配電室：容量1500KVA的生產配電室和800KVA的宿舍配電室，兩個配電室距離約1500米，為實現配電系統的規范化管 理，對舊的配電系統進行改造，兩配電室內的老式指針式儀表更換為上海安科瑞公司的網絡電力儀表，配套Acrel-2000電力監控軟件對現場進行監控，監控室位于生產配電室內。為滿足兩個配電室統一監控的要求，容量1500KVA的生產配電室和800KVA的宿舍配電室通過一根單模四芯的光纖相連，經光電轉換后接入網絡交換機，進而實現對現場數據的采集，存儲，處理，實時顯示以及歷史查詢。

系統實現的功能

實時顯示:生產配電室宿舍配電室各饋線回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示。

趨勢分析:完成對各配電回路的電壓、電流或功率實時和歷史趨勢曲線的繪制，便于分析該回路配電運行工況，調配三相配電平衡和削峰填谷。

電能管理:完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能。

事件報警:對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況。
