項目名稱：上海東冠紙業電能管理系統的設計與應用
項目地點：上海
實施時間：2012年3月
上海東冠紙業有限公司電能管理系統是主要針對改廠區配電系統進行改造，改造的范圍包括高壓配電間部分回路及1-4號車間的配電回路，對回路電參量進行監測，強調對電度的計量及分析，為廠區內部考核提供依據。

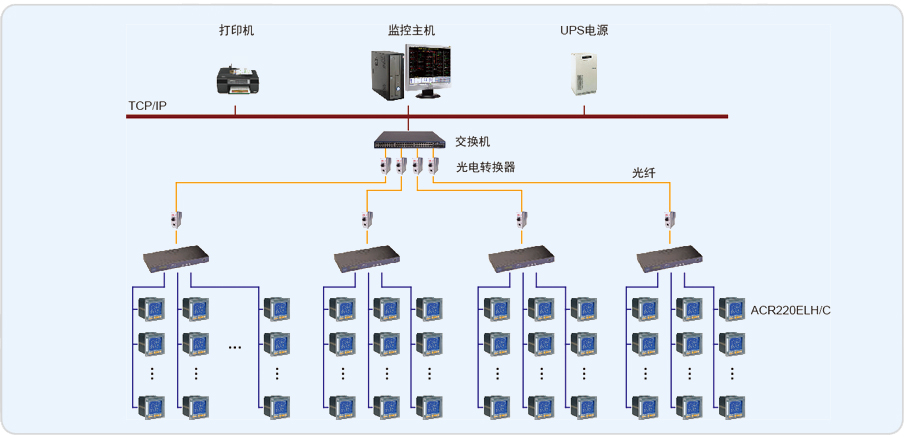

高壓配電間內我司智能儀表ACR220EL共28臺，采用1根屏蔽雙絞線連接至通訊管理機，進行數據的集中采集；2車間及3車間內我司智能儀表ACR220EL共11臺，采用1根屏蔽雙絞線連接至通訊管理機；1車間內我司智能儀表ACR220EL共5臺，采用1根屏蔽雙絞線連接至通訊管理機，進行數據的集中采集；4車間內我司智能儀表ACR220EL共3臺，采用1根屏蔽雙絞線連接至通訊管理機，進行數據的集中采集；通訊線纜均采取屏蔽線接地，防止強電信號干擾，末端加裝120歐電阻，增強線路信號，保障了數據傳輸的實時性。
Acrel3000電能管理系統具有強大、先進的網絡管理子系統，把供配電系統的運行設備和運行狀態置于毫秒級、周波級的連續精確的監視控制中。具體功能如下：
1、友好的人機交互界面（HMI）。標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況；主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能；
2、用戶管理。本軟件可對不同級別的用戶賦予不同權限，從而保證系統在運行過程中的安全性和可靠性；
3、數據采集處理。本電能管理系統可實時和定時采集現場設備的各電參量及開關量狀態，，將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示，并對重要的信息量進行數據庫存儲；
4、趨勢曲線分析。系統提供了實時曲線和歷史趨勢兩種曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況；
5、報表管理。系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計；
6、事件記錄和故障報警。
