基本信息

項目名稱：無錫電裝阪神汽車部件有限公司電能管理的設計與應用

項目地點：無錫

實施時間：2013年6月

項目簡介

無錫電裝阪神汽車部件有限公司是由日本汽車系統產品綜合生產商-電裝公司和車用點火線圈專業生產廠商-阪神電氣公司于2005年3月在江蘇省無錫市合資建成。通過發揮運用兩家公司的強項“產品制造”，提供好的產品，從而貢獻于持續發展的中國汽車產業。

本項目包括高壓和低壓兩個部分。其高壓配電系統包括兩路10kV進線和兩個計量，兩個電壓互感器柜、兩個高壓出線柜、一個聯絡柜。高壓部分只監控一路10kV出線回路。低壓配電系統包括15個低壓配電柜，本系統監控18路低壓三相四線出線回路。高低壓配電系統置于同一個電氣室中，監控主機以及通訊機柜都放置在本電氣室內。

系統實現的功能

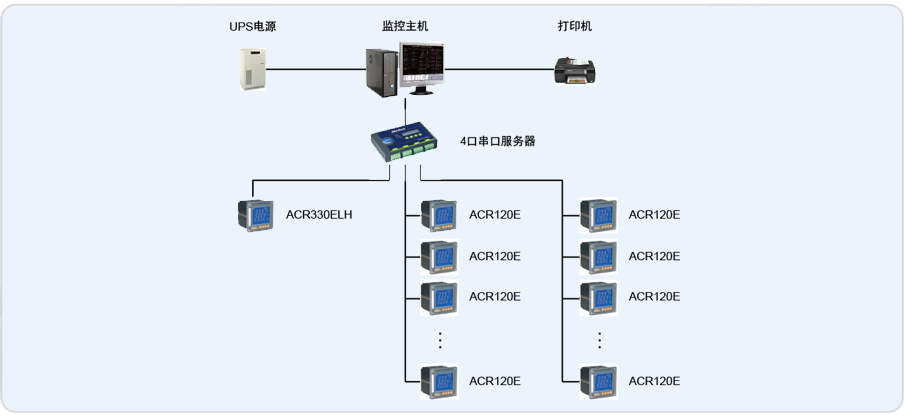

廠區配電中心為本項目提供一套高、低壓后臺監控系統，將對廠區內電氣室中改造安裝的19塊智能電測儀表進行集中監視。具體監控數據為：用電量計量、實時測量相電壓、線電壓、有功功率、無功功率、視在功率、功率因數、頻率等數據，能打印月度用電報表，并有歷史曲線的查詢（時間不小于30天）,重要回路需要對其諧波進行測量。各參數及數據通過RS485總線，通過網絡送至配電中心的電工值班室（后臺監控中心）。

電能管理組態軟件應具有方便、靈活的開發環境，提供各種工程、畫面模板， 高性能實時、歷史數據庫，支持報警、事件網絡數據斷線存儲，恢復功能；提供的報表操作函數集、支持復雜腳本控制，包括：腳本調用和事件腳本，可以提供報表設計器，可以設計多套報表模板。電能管理組態軟件的運行系統由多個組件組成，包括：VIEW、DB、I/O等組件，所有運行系統的組件統一由安科瑞電能管理組態軟件進程管理器管理，既而進行啟動、停止、監視等操作。
