基本信息

項目名稱：上海世博村VIP生活館電能管理系統的設計與應用

項目地點：上海

實施時間：2009年5月至2010年1月

項目簡介

世博村A地塊VIP生活樓是2010年上海世博會配套的一家超五星級酒店，該酒店落成后將成為整個世博會的至高點，達108米，同時也是整個世博工程中開工，且竣工、投入使用的項目。

上海安科瑞電氣股份有限公司于2009年初承接了世博村A地塊VIP生活樓電力監控系統的設計、產品供應及施工調試。系統采用Acrel-2000型電力監控系統，完成了生活樓變電所、柴油發電機房、冷凍機房、生活泵消防泵房及樓層動力箱、電源雙切供電系統所有電氣設備遠程監測。

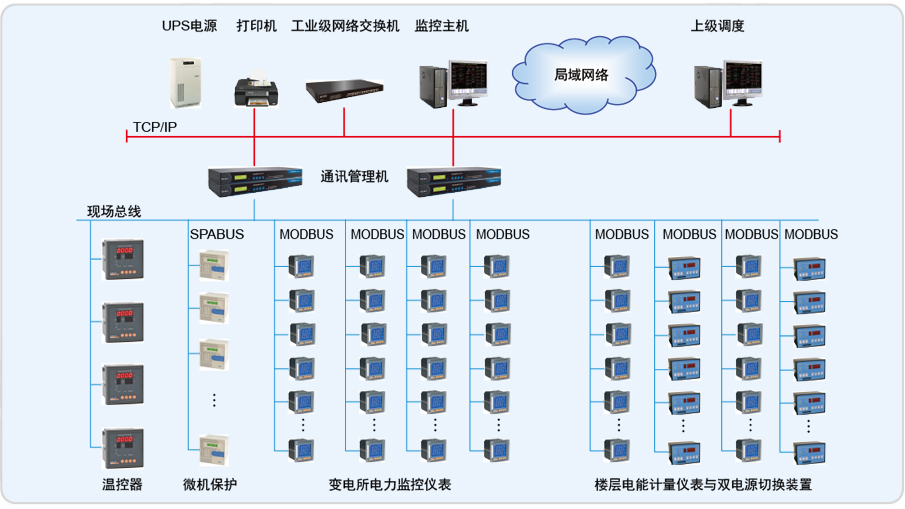

整個系統采用網絡分布式結構，監控主機位于地下一層變電所值班室內，各變電所配電柜內安裝有本公司ACR230ELH、ACR220EFLK儀表共計200多回 路。系統采用開放的通訊協議，通過現場總線與高低壓配電系統、變壓器溫控裝置、發電機的智能接口、ATSE及EPS等相連，實現數據通訊功能。同時監視系統提供標準的RS485接口向上連接到BMS系統。

系統實現的功能

1.系統由數據采集裝置采集現場有關數據，包括模擬量，脈沖量及開關量，測量量，外部輸入訊號等數據傳至監視系統作實時處理；

2.實時更新數據庫及顯示畫面，并在屏幕上采用模擬圖方式實時顯示現場設備運行狀況，顯示實時和歷史事件，并采用打印或報表等方式輸出；

3.監視系統能完成對低壓配電系統模擬量運行狀態的監視，有效反映各模擬量（I、U、P、F、E等）；

4.系統能對低壓配電系統內所有開關、斷路器位置和故障信號進行有效，安全，可靠，直觀的監視；

5.系統在主控機顯示與實際相對應的一次接線模擬圖，顯示各控制對象的運行狀態并實時更新。
