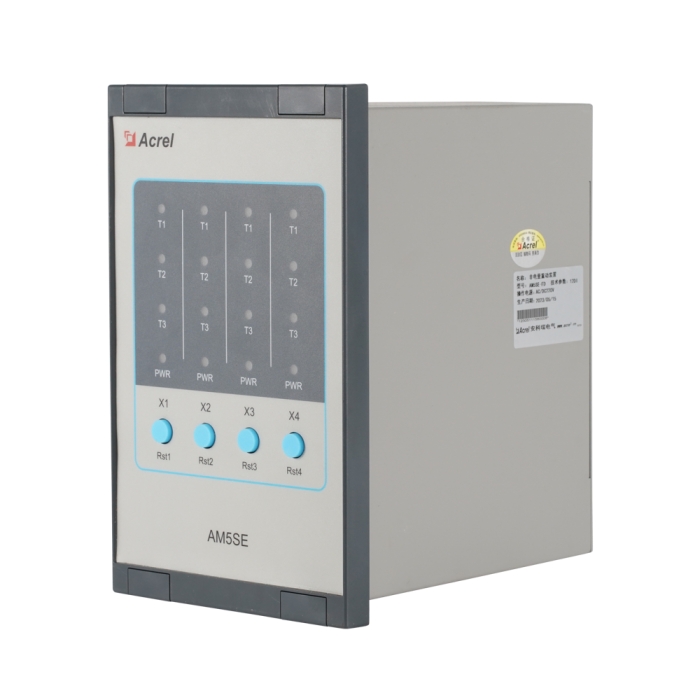

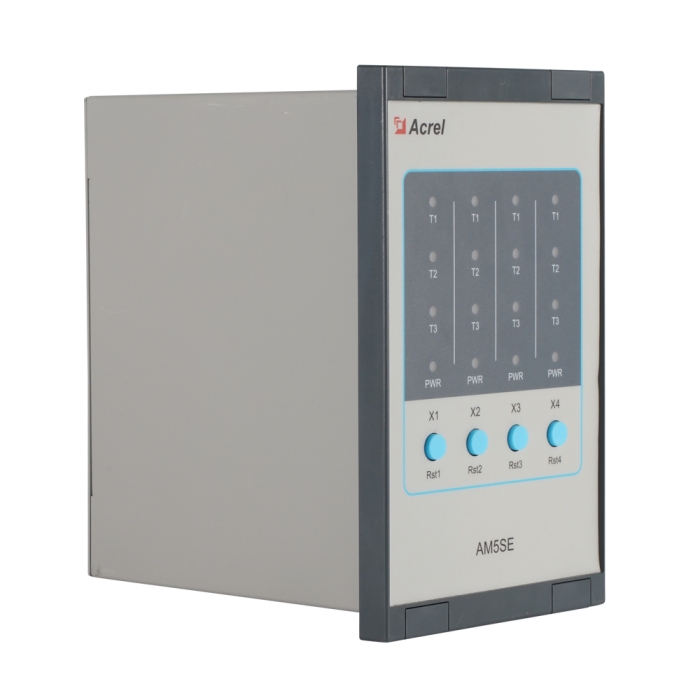

AM5SE系列光伏并網逆功率保護裝置（以下簡稱裝置）集保護、控制、測量、通訊和監視功能于一體，資源豐富、配置完善、維護方便、性能穩定，適用于35kV及以下電壓等級電力系統的保護和測控，實現進線、主變、配電變、電動機、電容器、母聯、PT等保護。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。裝置硬件設計采用可靠性配置，軟件配以專門的保護算法，抗干擾性能強，可靠性高，保護實現方式靈活，能與Acrel-2000Z電力監控系統配套使用，為電力系統的安全可靠運行提供保障。
工作電源
額定電壓：AC/DC 220V 或 AC/DC 110V
范 圍：額定電壓×（1±20%）
功 耗：≤15 VA 2.1.2 輸入激勵電壓
額 定 值：線電壓 AC 100V 或相電壓100 / 3 V
測量范圍：0.1V～120V
準 確 度：0.5 級
功率損耗：每相功率損耗不大于 0.5VA
過載能力：1.5 倍額定電壓，連續工作；2 倍熱過載，允許 10s。
注：AM5SE-IS 防孤島保護裝置、AM5SE-FE 頻率電壓緊急控制裝置、AM5SE-FA 故障 解列和 AM5SE-K 公共測控裝置額定電壓為線電壓 AC380V 或相電壓 220V 測量范圍：0.1V～456V
輸入激勵電流（保護電流）
額 定 值：AC 5A 或 1A
測量范圍：0.04In～20In
準 確 度：0.5 級
功率損耗：每相功率損耗不大于 0.5VA
過載能力：2 倍額定電流，連續工作； 40 倍額定電流，允許 1s。
輸入激勵電流（測量電流）
額 定 值：AC 5A 或 1A
測量范圍：0.04In～1.2In
準 確 度：0.5 級
功率損耗：每相功率損耗不大于 0.5VA
過載能力：1.5 倍額定電流，連續工作； 4 倍額定電流，允許 1s。
頻率 額定頻率：50Hz 或 60Hz
頻率范圍：40～70Hz
準 確 度：±0.1Hz
功率
準 確 度：0.5 級
裝置的人機交互主要在面板上進行，包括四個部分：液晶顯示、LED 燈指示、按鍵和 RS232（DB9）維護口。 液晶顯示屏采用 256*160 點陣，可以顯示測量電流、電壓、功率等電參量實時值，遙信量，事件記錄，裝置參數，定值參數，時間，裝置版本號信息等。 LED 燈用來指示裝置的運行狀態、保護動作等信息，具體指示內容可根據用戶需要進 行任意配置，圖 3.1 中為出廠默認配置。
按鍵說明
按鍵包括上、下、左、右、確認鍵、返回鍵及功能鍵，實現人機交互功能。
裝置外形尺寸及安裝方法 4.1 外形及開孔尺寸
注：1、方孔尺寸為 245.5*158； 2、開孔尺寸以毫米（mm）為單位。
光伏并網逆功率保護裝置安裝方法
裝置采用面板嵌入式安裝，首先在屏體面板上按開孔尺寸開孔，如圖 1。再將裝置按圖 2 所示放入開孔中，直到裝置面板靠住機柜的面板。將支架放置于機柜面板的內部（上下各 有一個支架），如圖 3，旋轉 4 個固定螺絲，使裝置牢固固定在機柜面板上，最后蓋上 4 個 翻蓋即可。（翻蓋上方有小缺口，拆卸時需用一字螺絲刀插入小缺口將翻蓋取下。
