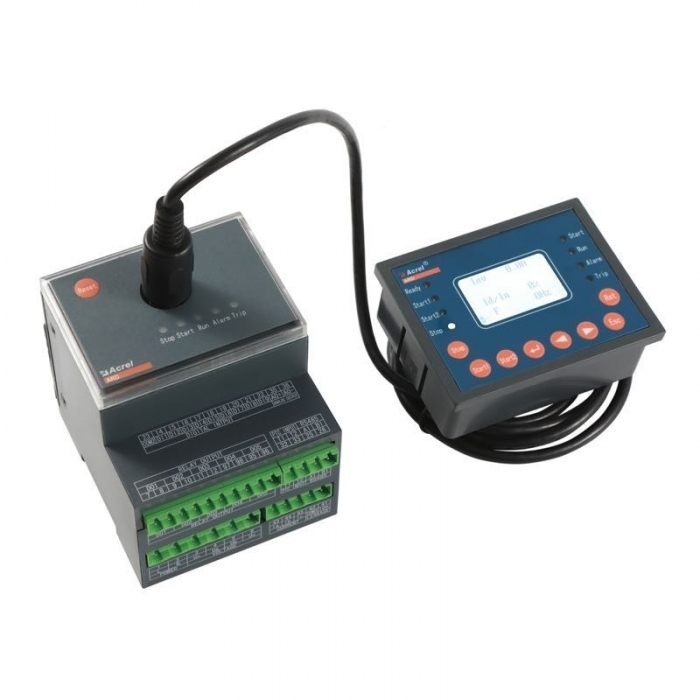

ARD2F、ARD3分體系列液晶顯示用斷相過載保護智能電動機保護器按額定工作電壓可分為AC380V、AC220V；按工作電流范圍來分可分為6.3A（1.6A～6.3A）、25A（25A～100A）、100A（25A～100A）、250A（63A～250A）、800A（250A～800A）五個測量檔位。實現對電動機運行中出現的啟動超時、欠壓、過壓、欠載、過載、短路、堵轉/阻塞、斷相、不平衡、剩余電流（接地/漏電）等故障進行保護。
分體式系列液晶顯示用斷相過載保護智能電動機保護器采用單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、溫度、tE保護等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控
● 額定電流
表 1
● 額定電流附加說明
表 2
注：＞250kW的低壓電動機，額定電流小于800A時均可選用800A等級的電動機保護器。
● 起動方式
表 3
注：
1、手動模式：保護器參與控制，起動方式為直接起動（全壓起動）、雙向起動時，保護器設置為手動模式。
2、兩步模式：保護器參與控制，起動方式為星/三角起動（兩繼電器）、自耦變壓器（兩繼電器）時，保護器設置為兩步模式。
● 附加功能
表 4
注：1、“√"表示可以選擇的附加功能。
2、溫度保護的測量范圍：熱電阻100Ω～30kΩ。
●顯示方式
表 5

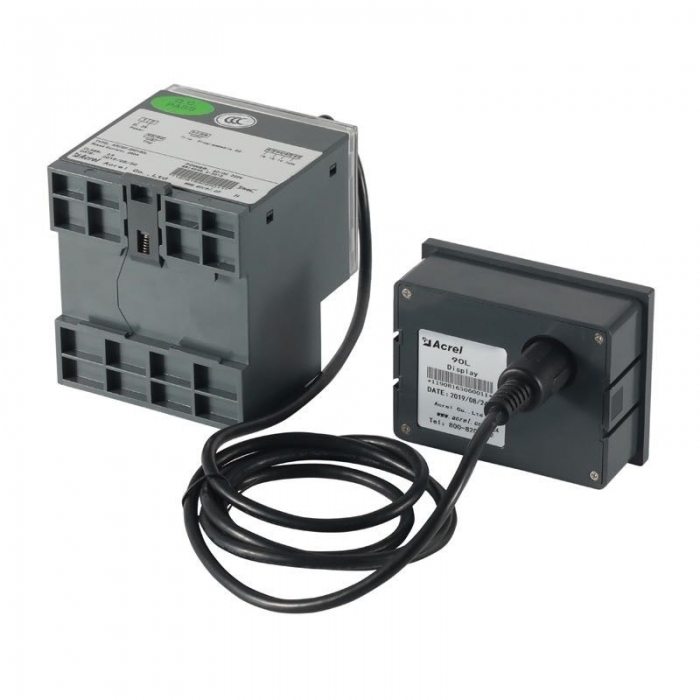

注：對于無顯示要求的客戶，必須在一批訂單中訂購一個90L顯示單元，作為調試使用。
● 技術指標
ARD2F、ARD3分體系列主要功能：
測 量：電流測量、電壓、功率、頻率、電能、漏電、PTC/NTC。
保 護：過載、斷相、堵轉、阻塞、過壓、欠壓、相序、欠功率等。
控制功能：保護模式、手動模式、兩步模式、雙速電機。
變送輸出：1路4-20mA。
事件記錄：20條。
通訊組網：1路MODBUS-RTU、1路
PROFIBUS或2路
MODBUS-RTU
顯示方式：液晶顯示
安裝方式：顯示頭嵌入式、主體導軌
產品組成：主體+互感器
2.1數字式電動機保護器
● 型號說明
1、缺相保護L1~L3.三個電流互感器取樣R4上獲得門限電位。缺相時，在R4上形成低電位時，紅色發光，便表示缺相。同時電容C6快速充電，NE556的左邊555時基組成比較單元。
2、正常運行電機啟動后，在正常運行時，電流互感器的取樣電位不會高于時基內部比較電位。多諧振蕩電路也變成一個比較電路。NE556的OUT2輸出端變成高電位，綠色常亮，表示運行正常。
3、過載保護過載時，R4上的取樣電位高于時基內部比較電位。隨著過載量的加重或時間的增長，R4上的取樣電位會相對增加。因而，多諧振蕩電路頻率也會隨著變高。對應NE556的OUT2輸出端，高低交替變化(不足的是：這種電機綜合保護器的電流取樣只有一相)，一旦電位變低，單穩態電路電容C6開始充電，按照變化的頻率充電。
