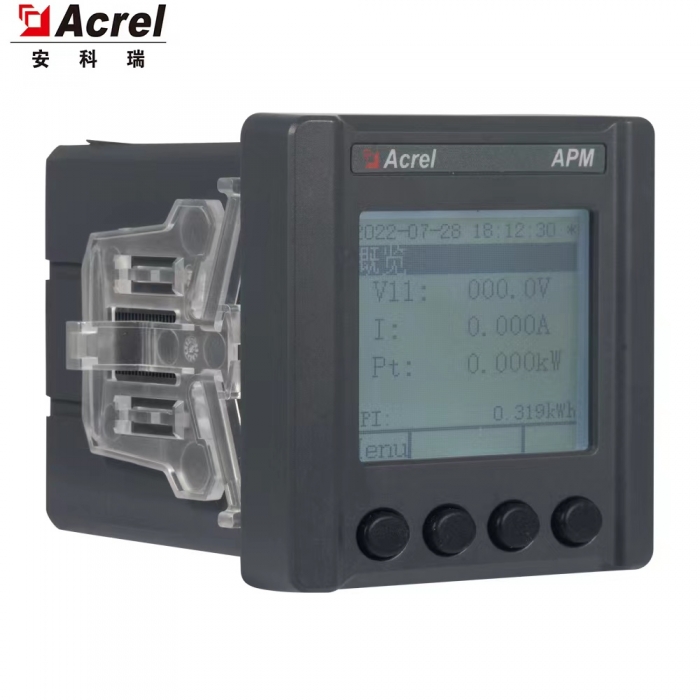

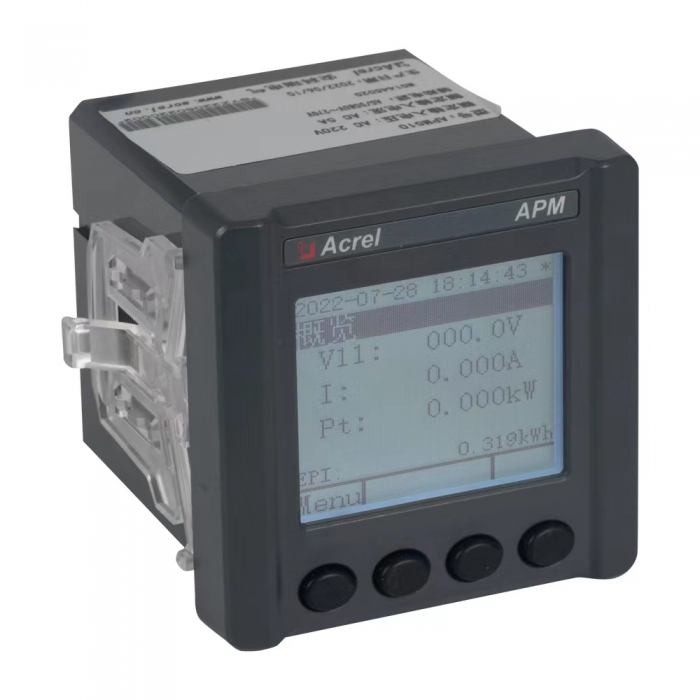

RS485/CE接口電力儀表，具有全電量測量、電能統計、電能質 量分析（包括諧波、間諧波、閃變）、故障錄波功能(包括電壓暫升暫降中斷、沖擊電流等記錄)、事件記錄功 能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的 DI/DO 模塊、AO 模 塊、無線通訊模塊、漏電測溫模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。

配電柜用的電流表和電壓表采用嵌入式安裝。實時檢測和顯示三相電壓、三相電流、有功功率、頻率、電度等多項電能參數，有就地顯示功能，并可通過所帶的 RS485 接口，在需要的時候可將所檢測的數據上傳到上位機監控中心。同時提供RS485 Modbus RTU和Etehrnet Modbus TCP通信，用于遠程通訊和設置。

電壓輸入:

　　輸入電壓應不高于產品的額定輸入電壓(100V 或 110V 或 400V 或 690V)的 120%，否則應使用 PT；在電壓輸入端須安裝 1A 熔斷絲；需根據產品的 PT 接線方式來設定產品的接線方式

電流輸入:

　　額定輸入電流為 1A 或 5A，要求使用外部 CT(建議使用接線排，不要直接接 CT，以便于拆裝)；確保輸入電流與電壓相對應，相序一致，方向一致；如果使用的 CT 回路上連有其它儀表，接線應采用串接方式；去除產品的電流輸入連線之前，一定要先斷開 CT 一次回路或者短接二次回路！

通訊接線:

　　儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。通訊連接建議使用屏蔽雙絞線，每芯的截面不小于 0.5mm2。布線時應使通訊線遠離強電電纜或其他強電場環境。

測量參數：全電量測量，四象限電能、分相電能、視在電能、復費率電能

脈沖輸出：總有功、總無功電能脈沖輸出（72 僅有功電能脈沖）

需量：三相電流、有功功率、無功功率、視在功率實時需量及極值需量(包含時間戳)

極值統計：電流、線電壓、相電壓、有功功率、無功功率等電參量本月極值和上月極值(包含時間戳)

電能質量：電流、線電壓、相電壓不平衡度，電壓相間角度、電流相間角度，電壓電流總(奇、偶)諧波含量，電壓電流分次諧波(2-63 次)含量，間諧波（選配 S 時附帶），閃變（選配 S 時附帶），電壓波峰系數，電話波形因子，電流 K 系數，矢量圖電壓、電流實時波形，基波電壓、基波電流

故障錄波：電壓暫升暫降中斷、沖擊電流等記錄（選配 S 時附帶）

事件記錄：DIDO 記錄，可記錄最近 128 條 DIDO 記錄

報警記錄：可記錄最近 128 條報警記錄

通訊：Modbus - RTU 協議、DL/T 645-2007 規約，以太網通訊/MODBUS-TCP

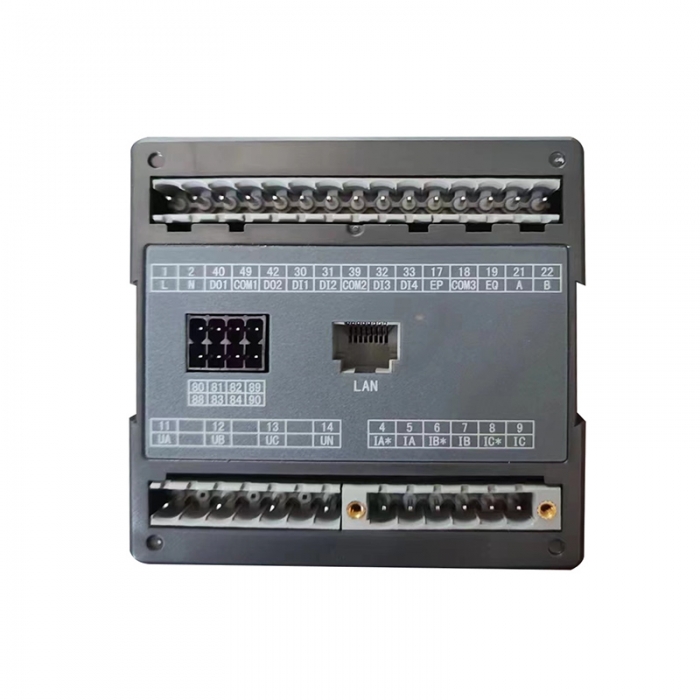

開關量：72 外形：2 路開關量輸入+2 路開關量輸出；96 外形：4 路開關量輸入+2 路開關量輸出

注： 以太網的嵌入式電表采用 5A/1.25mA 為 2 次互感方法接入時，儀表自帶 2 次側互感器應與現場一次側互感器保持距離， 以免出線干擾。

RS485/CE接口電力儀表及盤面開孔尺寸(單位：mm)

圖 2 APM520 尺寸圖

注：若統一水平面并排安裝儀表，建議儀表開孔間距 30mm。

價格請聯系管理員詳談！
