功能：

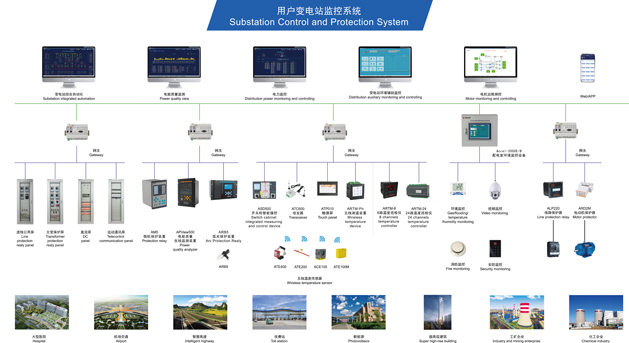

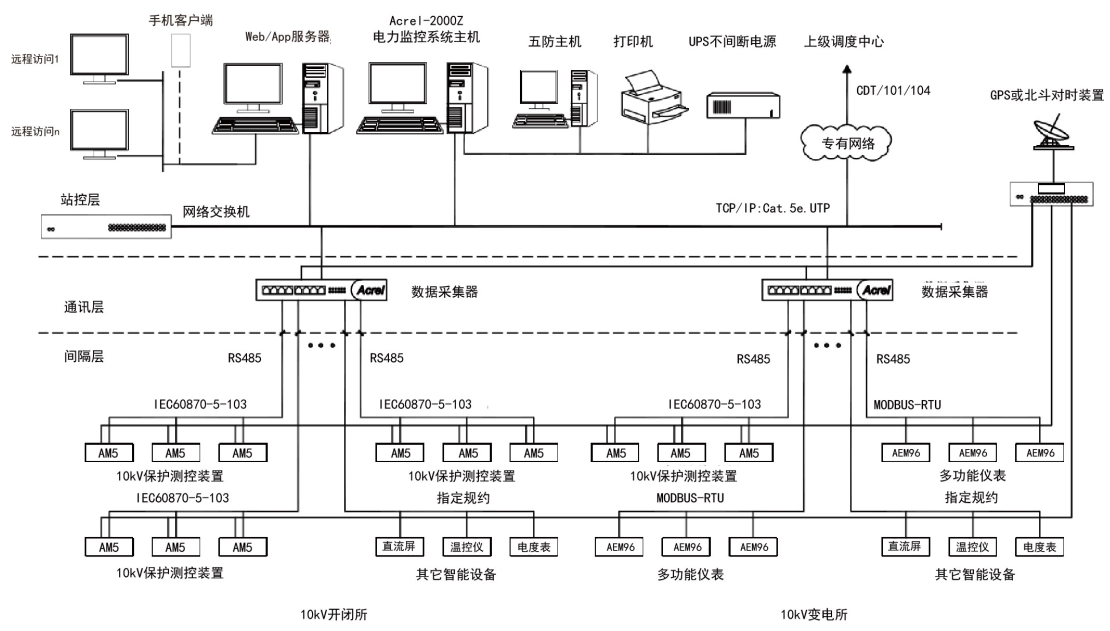

Acrel-2000Z電力監控系統采用分層分布式設計，可分為三層：站控管理層、網絡通信層和現場設備層。根據用戶用電規模、用電設備分布和占地面積等多方面的信息綜合考慮后采用適合的組網方式。
應用場所：
適用于35kV及以下新建或改擴建的用戶端供配電自動化系統工程設計、施工和運行維護。

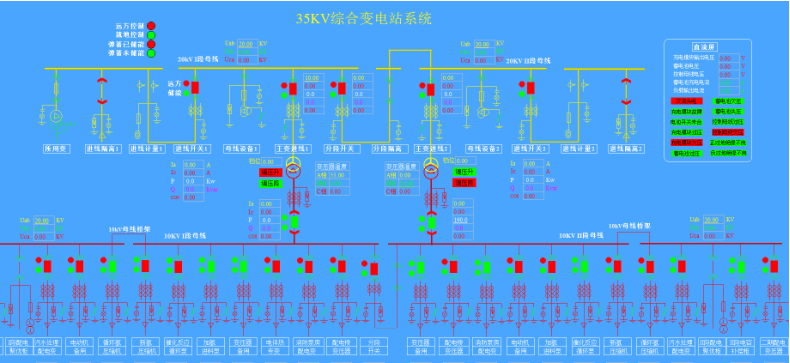

實時監測
直觀顯示配電網的運行狀態，實時監測各回路電參數信息，動態監視各配電回路有關故障、告警等信號。

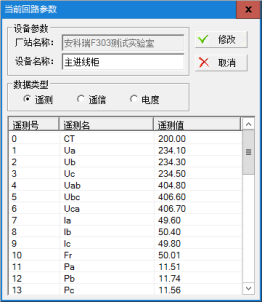

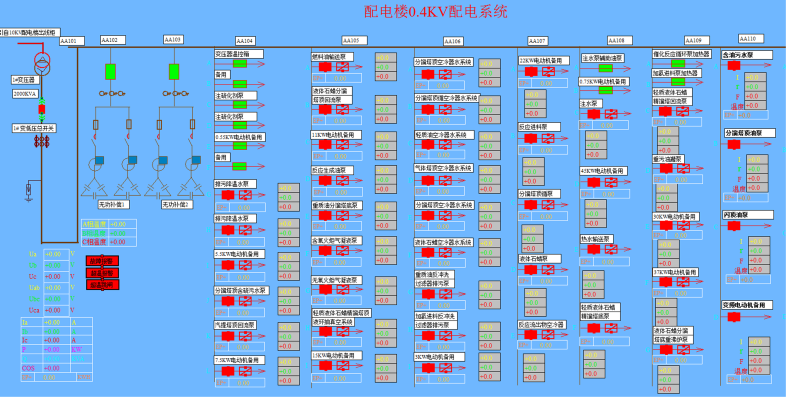

電參量查詢
在配電一次圖中，可以直接查看該回路詳細電參量。

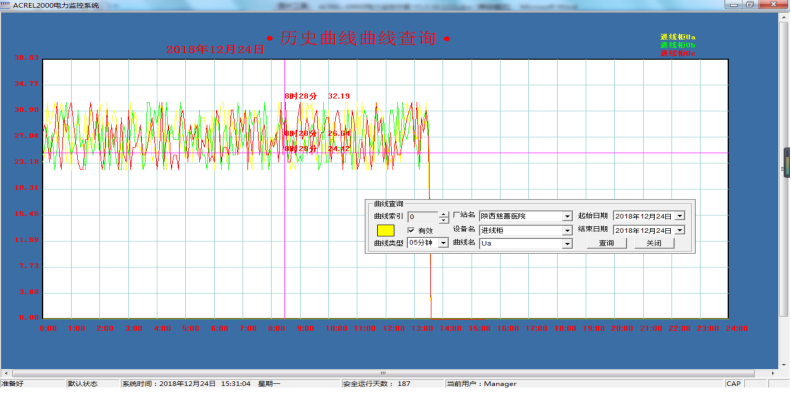

曲線查詢
可以直接查看各電參量曲線。
運行報表
查詢各回路或設備指定時間的運行參數。

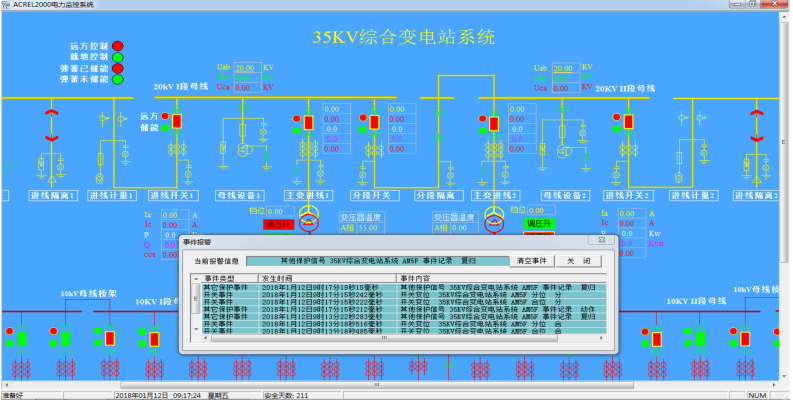

實時告警
具有實時告警功能，系統能夠對配電回路遙信變位，保護動作、事故跳閘等事件發出告警。

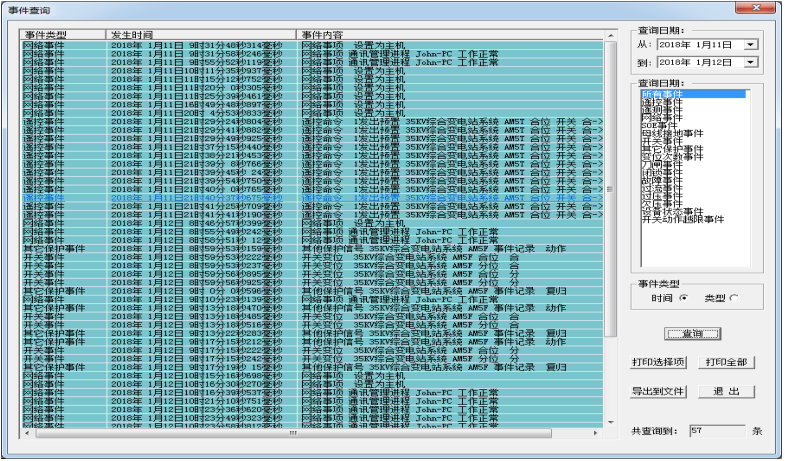

歷史事件查詢
對事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

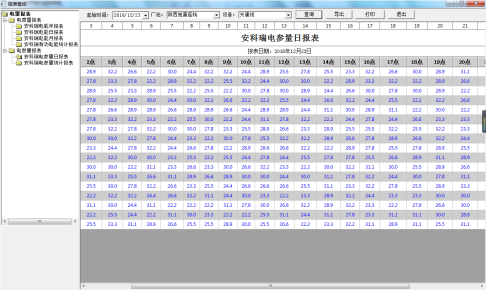

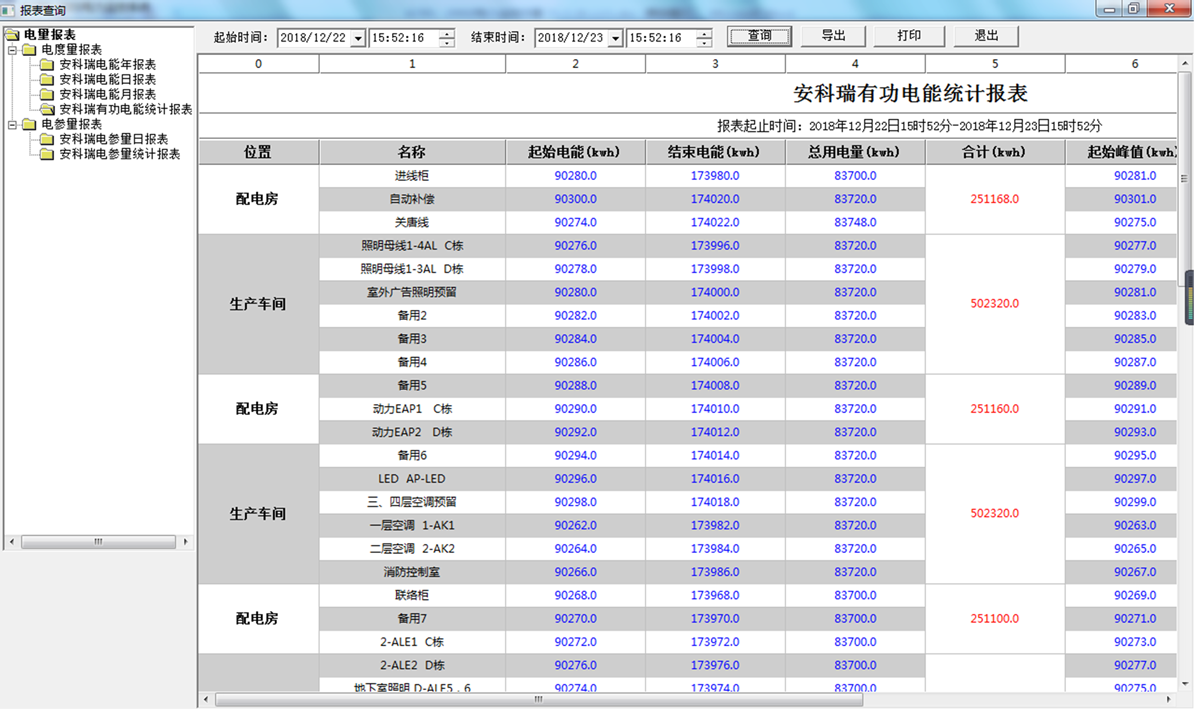

電能統計報表
系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況。

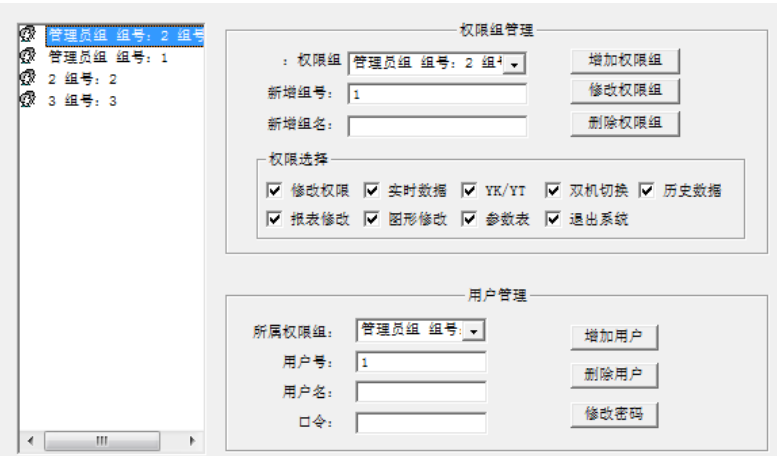

用戶權限管理
設置了用戶權限管理功能，可以定義不同級別用戶的登錄名、密碼及操作權限。

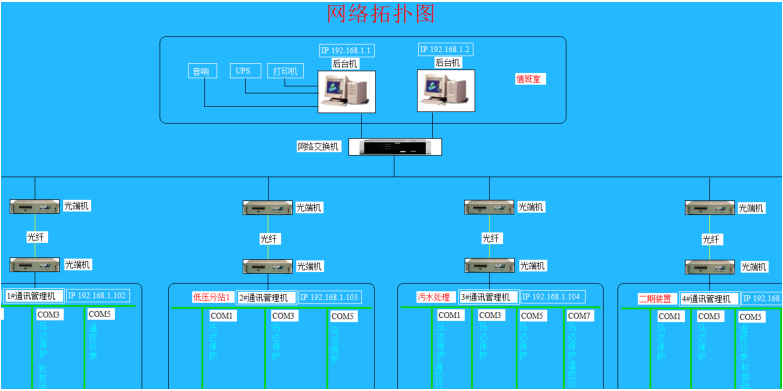

網絡拓撲圖
支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。

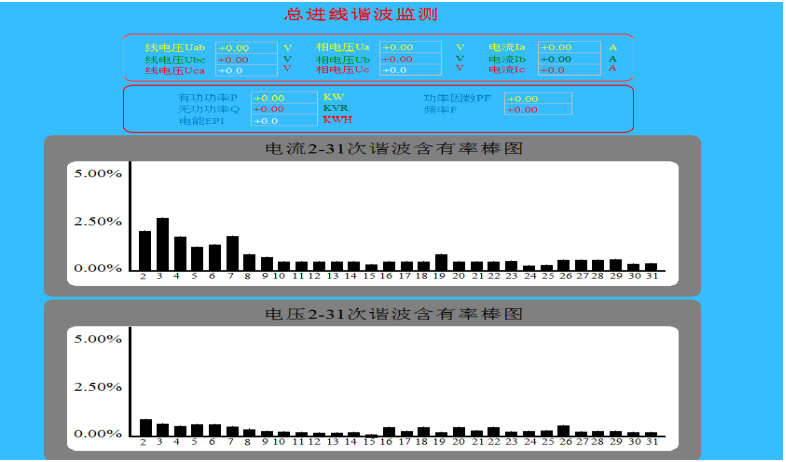

電能質量監測
可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。

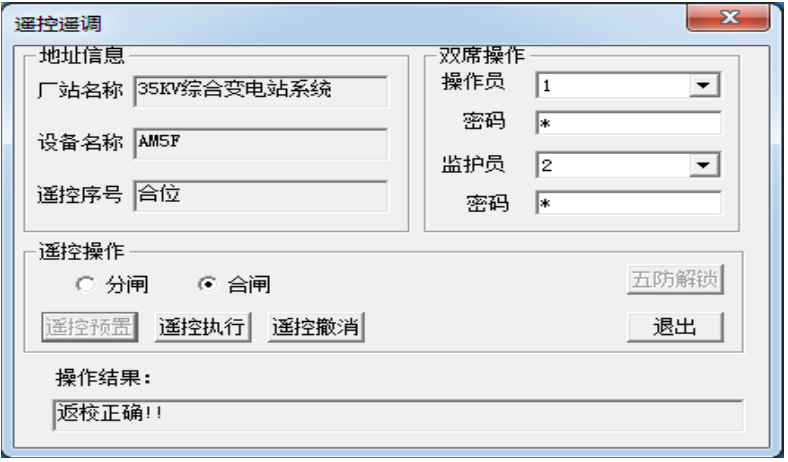

遙控功能
可以對整個配電系統范圍內的設備進行遠程遙控操作。

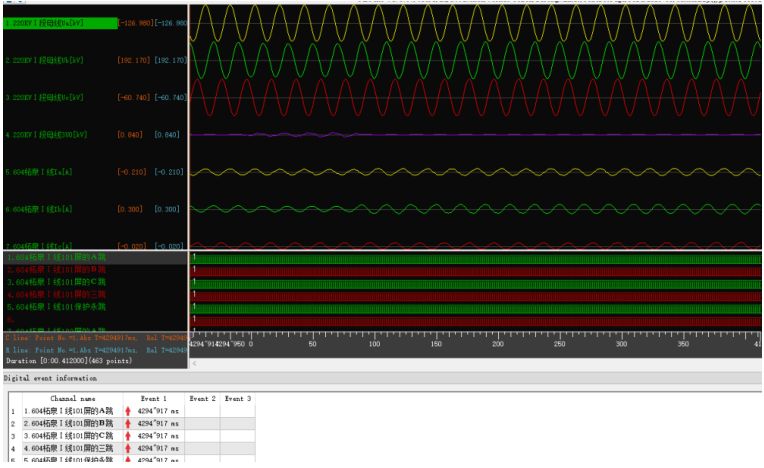

故障錄波
可在系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化情況。

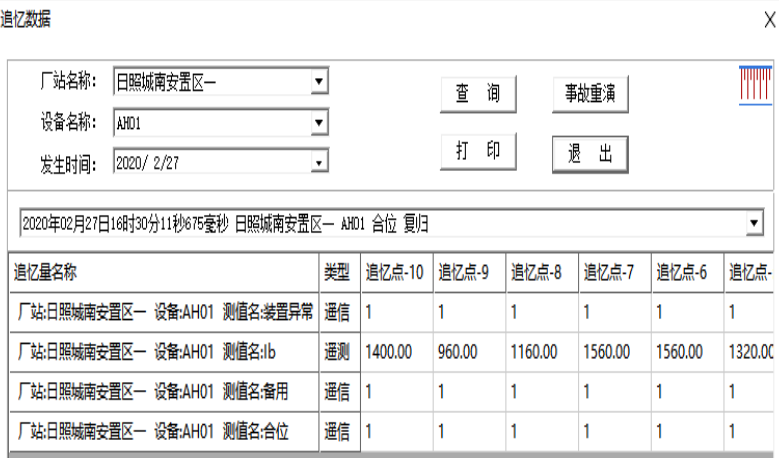

事故追憶
可自動記錄事故時刻前后一段時間的所有實時穩態信息。

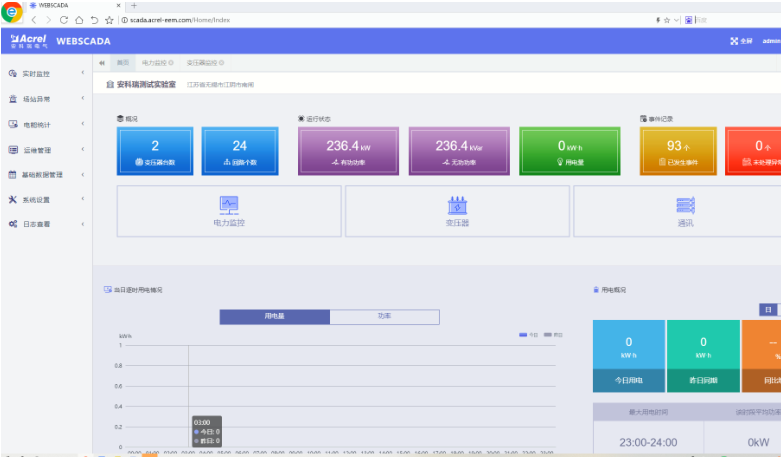

Web訪問
展示頁面顯示變電站數量、變壓器數量、監測點位數量等概況信息，設備通信狀態，用電分析和事件記錄。

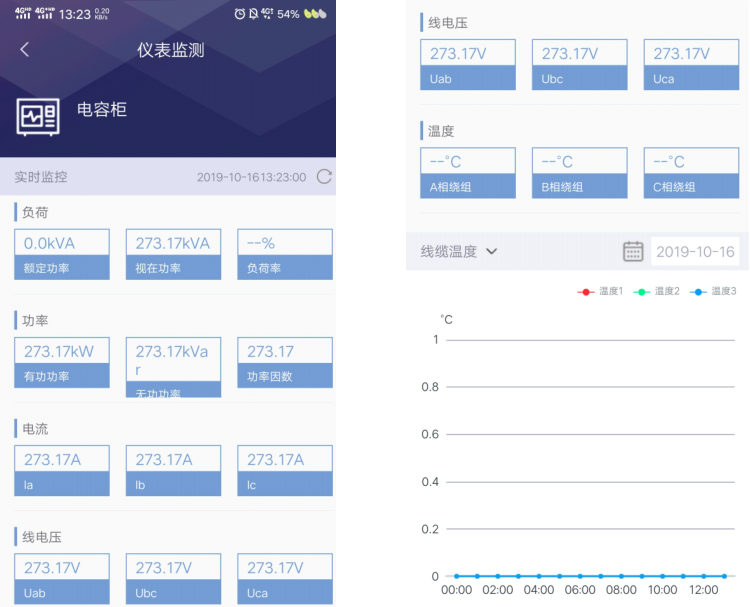

APP訪問
設備數據頁面顯示各設備的電參量數據以及曲線。
類型 | 型號 | 功能 |
微機保護裝置 | AM6系列、AM5SE系列 | 35kV及以下配電系統線路、主變、配電變壓器、電動機、電容器、PT監測/PT并列、母聯/備自投等保護。 |
智能操控裝置 | ASD500系列、ASD320系列 | 一次動態模擬圖及彈簧儲能指示、高壓帶電顯示及閉鎖、自動溫濕度測量與控制、驗電核相、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、靜音提示、柜內照明提示、RS485通信、電參量測量、柜內節點無線測溫等功能。 |
CT二次過電壓保護 | ACTB-6、ACTB-9 | CT二次過電壓保護 |
無線測溫傳感器 | ATE100、ATE200、ATE400、ATE100P、ATE20OP | 電氣接點無線測溫，可直接安裝在銅牌接頭、電纜接頭、斷路器動靜觸頭等處。 |
無線測溫收發器 | ATC450-C、ATC600-C、ATC600-Z | 電氣接點無線測溫接收器，可導軌式安裝在儀表室、柜內等處。 |
無線測溫采集裝置 | ARTM-Pn、ATP007、ATP010、Acrel-2000T/A、Acrel-2000T/B | 電氣接點無線測溫顯示裝置，可單柜或集中顯示接點溫度。 |
電能質量在線監測裝置 | APView500 | 電能質量在線監測 |
弧光探頭 | ARB5-S | 弧光采集傳感器 |
弧光保護主控單元 | ARB5-M | 弧光保弧裝置，采集弧光信號和電流信號等，控制斷路器跳閘 |
弧光保護擴展單元 | ARB5-E | 弧光采集單元，可接入30個弧光探頭信號 |
多功能儀表 | AEM96 | 電量計量 |
無線測溫系統 | Acrel-2000T | 無線測溫系統 |
電力監控系統 | Acrel-2000 | 電力監控系統 |
